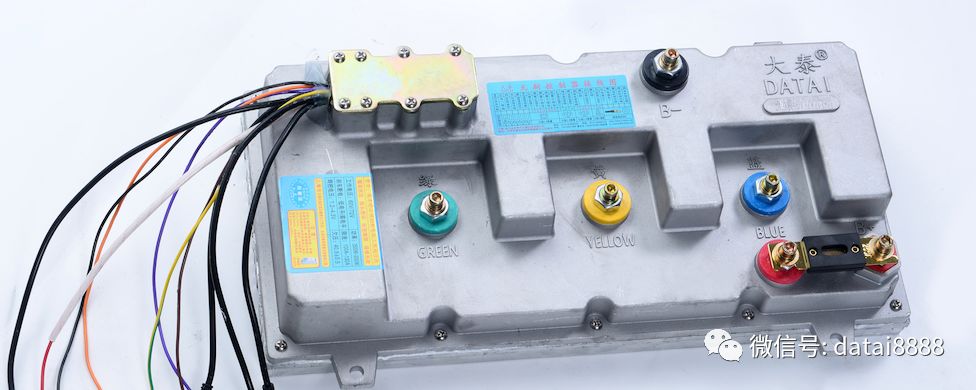

电压72V/60V  功率2500W-8000W

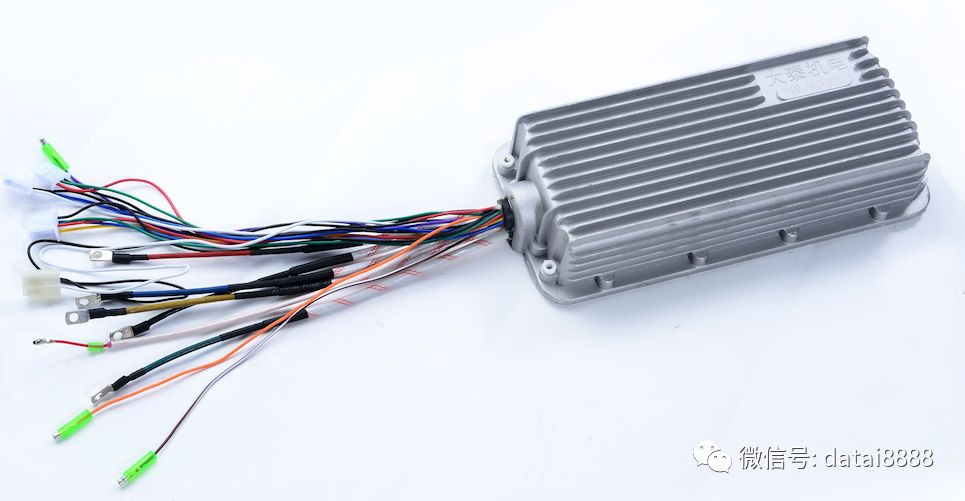

电压48V/60V功率1000W-2000W

和72V功率1000w-2000w

⚠

本手册仅供专业安装人员使用不得作为用户使用手册

严禁非专业人员安装！安装前请仔细阅读本手册

一.产品概述

  感谢您选购大泰无刷控制器，为了让您轻松使用本产品，用户使用本系列控制器前，请您详细阅读本说明书，以便了解控制器安装及使用说明。本手册主要介绍了控制器功能特点，安装使用方法，日常维护注意事项等。用户在安装使用过程中遇到任何问题请联系我们，免费技术咨询蔡工15888620588.

大泰控制器具有安全·高效·稳定·低噪音及安装方便等特点。产品广泛适用于电动三轮车，电动载客车，电动环卫车，低速汽车，电动观光车，电动叉车，电动清扫车等车辆。

二.产品特点:

1.采用进口MOS管驱动，高频·高效·安静的工作模式。

2.完善的欠压保护和限流保护能实现对电机和电池的双效保护。

3.双模驱动，无霍尔可工作，运行稳定，抗干扰能力强。

4.特有的防溜坡功能，让车辆上下坡行驶更加安全。

5.有高电平刹车，低电平刹车，速度信号，防盗信号等功能。

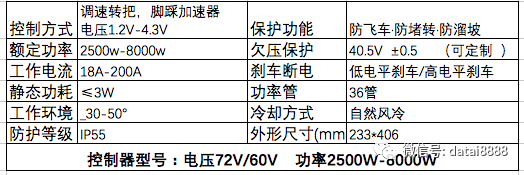

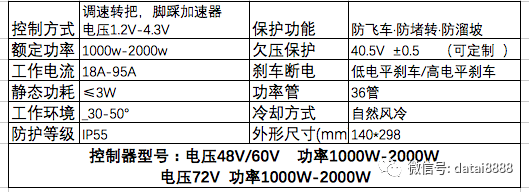

三.产品参数

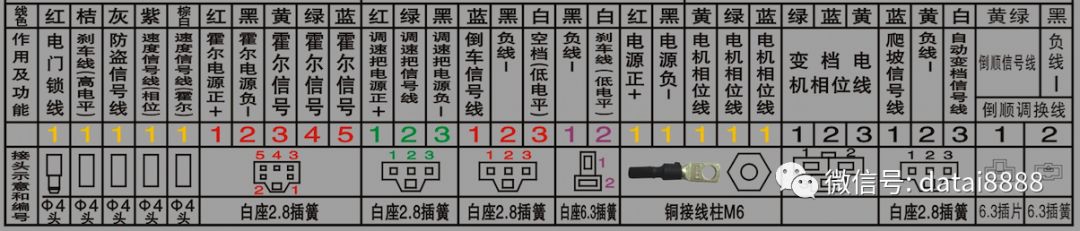

四.接线说明：

五.大泰控制器整车布线注意事项：

1.控制器的信号端是采集电压信号的过程，所以在车身布线方面，要考虑整体走线的干扰源问题。

2.霍尔信号端，控制器本身提供了霍尔的正负电源，以及采集三相霍尔信号的完整电路，无需外从车身上接额外的线路，只需要接电机上对应的霍尔信号接口；

3.霍尔仪表线与相位仪表线是一根霍尔脉冲信号接口，接仪表上的速度线。

4.刹车信号线千万要注意，不能与刹车灯有任何的连接，因为刹车灯电源采用了独立的额外电源，非控制器提供的，所以采集刹车信号需要独立的开关电路，配合控制器提供的信号采集过程，若串接了刹车灯的线路，容易造成刹车灯电源进入控制器，完成刹车信号端电压采集的损坏。

5.在倒车前进空档这三档开关的信号接线端，不能串接倒车喇叭等外围电路的其他线路，会引起控制器因外围电路的干扰造成误动作或损坏。

6.整车必须加断路保护器.

7.大功率相线和电源线必须要加粗.

六.控制器外形安装尺寸：

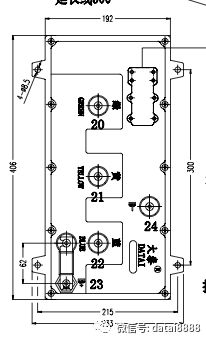

适用于电压72V/60V  功率2500W-8000W

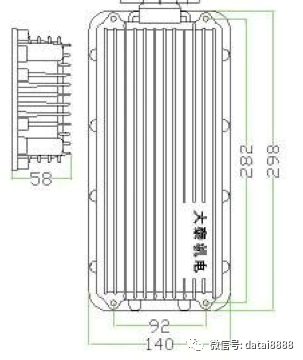

适用于电压48V/60V功率1000W-2000W

和72V功率1000w-2000w

七.注意事项:

• 1.严格按照产品标识上的型号使用。


• 2.选配时，车辆电压·电机电压和控制器电压需一致（如72V1500W电机选用72V1500W控制器，严禁将48V/60V控制器接72V车辆上使用）。

• 3.拖车时必须将电机三根相位线切断。

• 4.请勿擅自拆改，以防线头损坏。

• 5.在车辆充电时或车辆停止工作时，必须切断车辆主电源开关。

• 6.为防止整车线路短路或自燃，车辆必须装有断路器，断路器额定电流为控制器******限流值基础上增加30%-50%。（例如：控制器限流90A,则断路器额定电流为120A-135A).

• 7.安装位置和电机相位线越短对控制器传输性能越好。

• 8.安装时注意接线插件不得有松动或接触不良，电源和相线有保护套，并定期进行检查。

• 9.安装位置通风·防水有保护措施。

八.产品配件

    刹车断电开关  1只

    黑色防水膜     1片

    接线柱保护套    5只（电压72V/60V  功率2500W-8000W）

    黑色防水膜使用说明：

九.常见故障及排除方法：


车辆不能行使

• 1.在整车通电的情况下找到刹车断电线，将其拔掉后用个新转把连接控制器转把线，看看是否能够转动，如果不转说明控制器与电机有故障。


• 2.打开电源拔掉霍尔线看看车辆是否能够转动，如果不转说明控制器有故障。

• 3.前进后退相反，将黄绿线和黑线对接。

• 4.有前进没倒车，检查插件是否松动，更换倒车开关。

• 5.刹车没有断电，检查插件是否松动，更换刹车开关。

• 6.速度信号仪表显示没有，检查插件是否松动，更换仪表。

十.储存·运输

仓库保持通风，通光，通气，无腐蚀性气体，产品堆放离地，隔墙，防潮。

在运输过程中要稳妥有序，禁止野蛮装卸，防止跌落。
